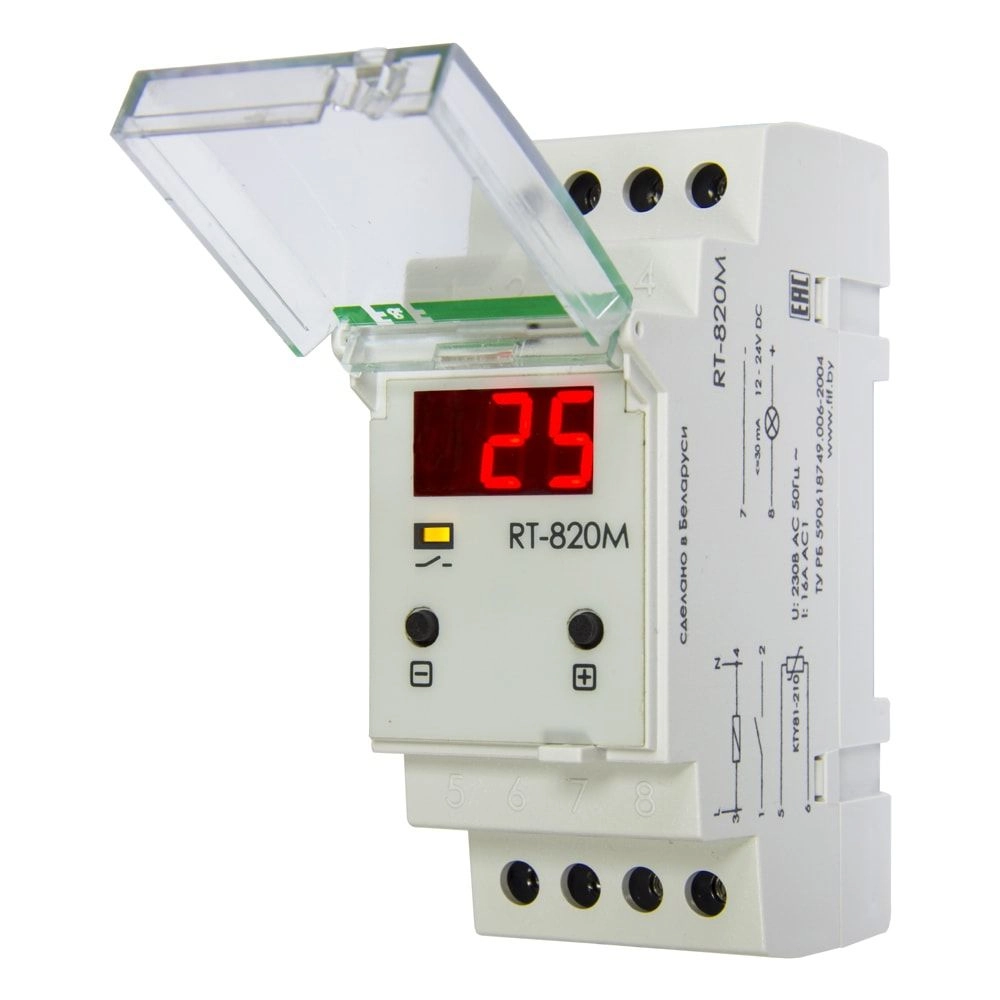

Регулятор температуры RT-820M (24-264В 16А 1NO) EA07.001.007 Евроавтоматика ФиФ

Назначение Регулятор температуры RT-820M предназначен для контроля и поддержания заданной температуры или диапазона температур воздуха в жилых и производственных помещениях, различного рода жидкостей в технологических процессах, включение отопительного (охладительного) оборудования. Принцип работы В режиме «обогрев» Если температура в зоне контроля ниже установленного на терморегуляторе значения, контакты исполнительного реле замкнуты, нагреватель включён. При достижении установленного значения температуры контакты размыкаются и нагреватель отключается. При снижении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, и нагреватель включается снова. В режиме «охлаждение» Если температура в зоне контроля выше установленного на терморегуляторе значения, контакты исполнительного реле зам- кнуты, охладитель (холодильник, вентилятор и т. п.) включён. При достижении установленного значения температуры контакты раз- мыкаются и охладитель отключается. При увеличении температуры на величину установленного гистерезиса контакты исполни- тельного реле замыкаются, и охладитель включается снова. Все терморегуляторы работают с выносными датчиками температуры. Клеммы подключения датчика изолированы от сети питания и контактов исполнительного реле.
