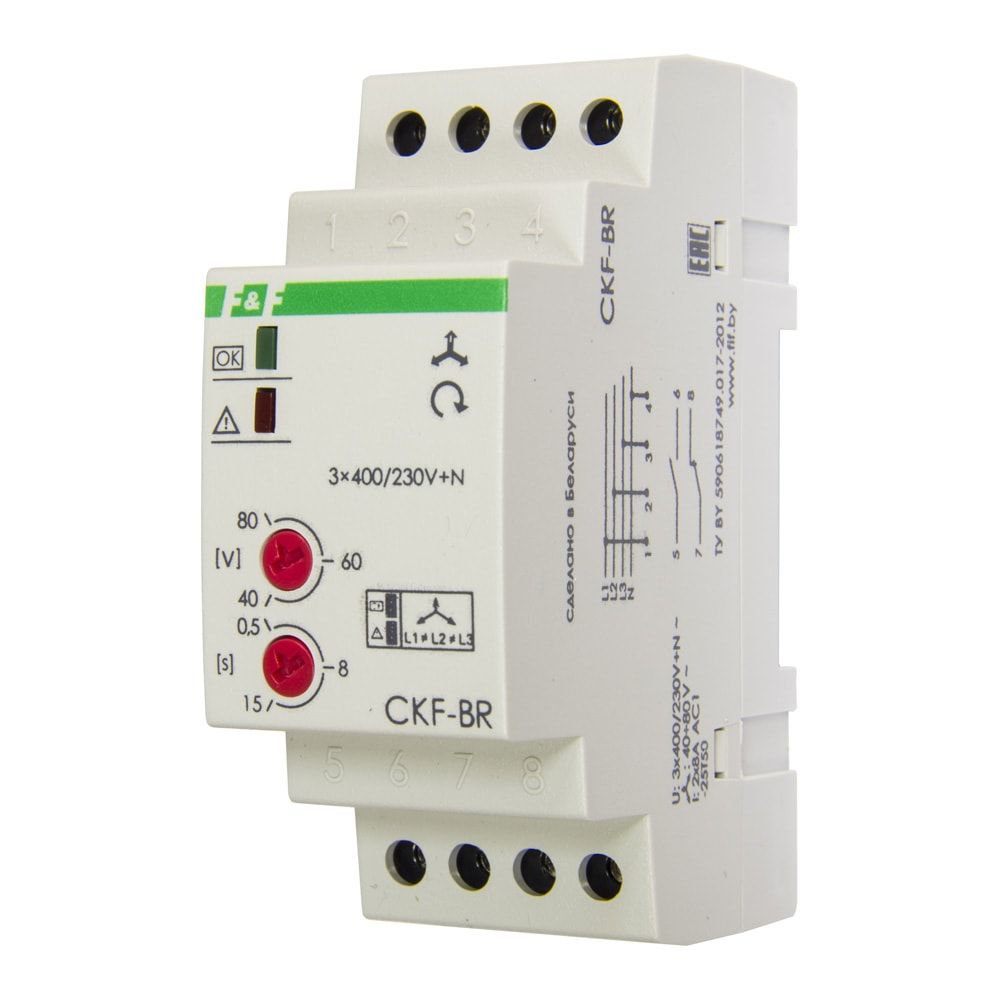

Реле контроля фаз CKF-BR (3х230 40-80В 1NO/1NC) EA04.002.003 Евроавтоматика ФИФ

Назначение Автомат защиты электродвигателей CKF-BR предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода, нарушения чередования фаз. Принцип работы Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле 5, 6 замкнуты и на катушку контактора электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии напряжения происходит с задержкой 0,5-15 с. В случае отсутствия хотя бы одной из фаз, обрыва нулевого провода и нарушения чередования фаз изделие выключается с задержкой 0,1 с. Включение происходит автоматически после восстановления сетевого напряжения питания.
