Реле времени PCU-501 (264В 8А 2NO/NC 3 функции) EA02.001.021 Евроавтоматика ФиФ

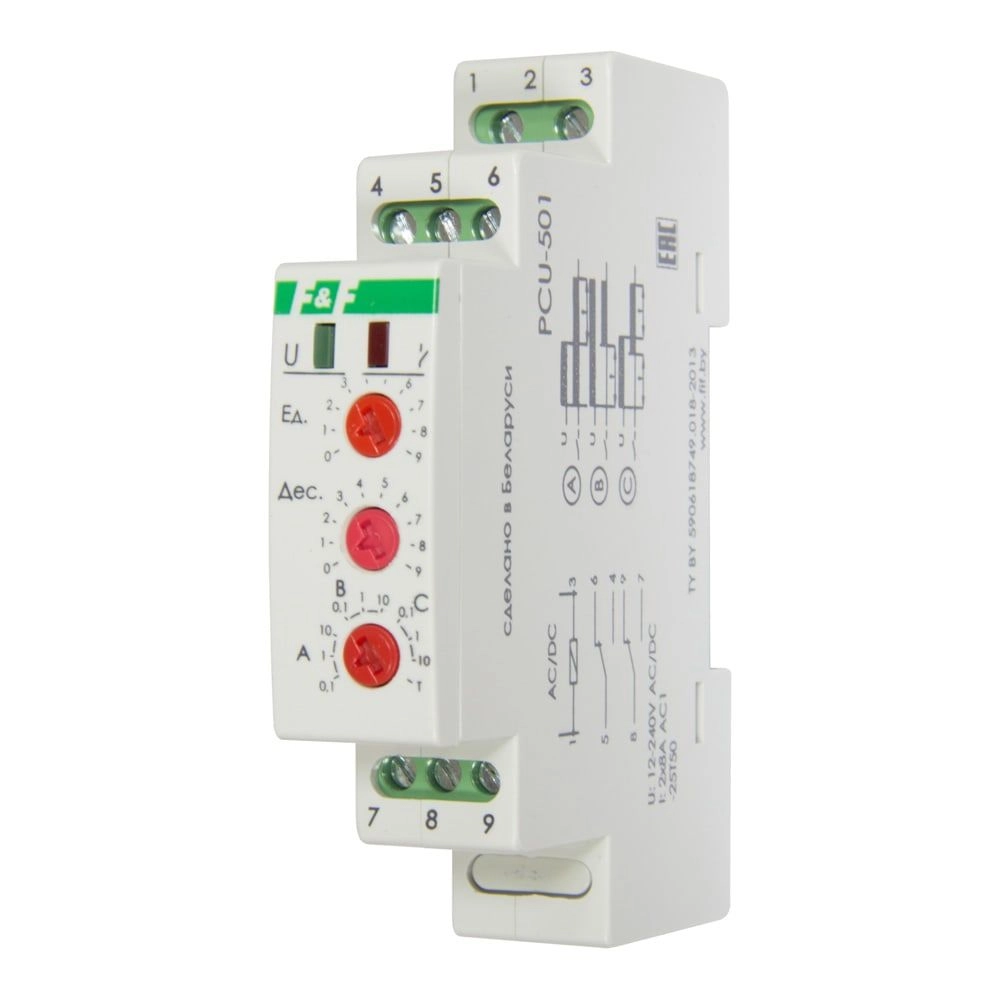

Назначение Реле времени программируемое PCU-501 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени. Область применения Область применения охватывает все производственные циклы в промышленности и быту, где требуется автоматизировать процессы управления оборудованием, связанным с временными задержками. Широкое применение нашли в схемах АПВ и АВР (автоматического повторного включения и автоматического ввода резерва). Принцип работы: Задержка выключения (А) После подачи напряжения питания контакты исполнительного реле переключаются в позиции 5-6 и 8-9. После отключения питания и истечения времени t контакты возвращаются в положения 5-4 и 8-7. Задержка включения (В) После подачи напряжения питания контакты исполнительного реле остаются в позиции 5-4 и 8-7 и начинается отсчет времени работы t, по истечении, которого контакты переключаться в положения 5-6 и 8-9 и в таком положении остаются до отключения питания. Задержка включения (С) После подачи напряжения питания контакты исполнительного реле остаются в позиции 5-4 и 8-7 и начинается отсчет времени работы t, по истечении, которого контакты переключаться в положения 5-6 и 8-9. После отключения питания и истечения времени t контакты возвращаются в положения 5-4 и 8-7.
