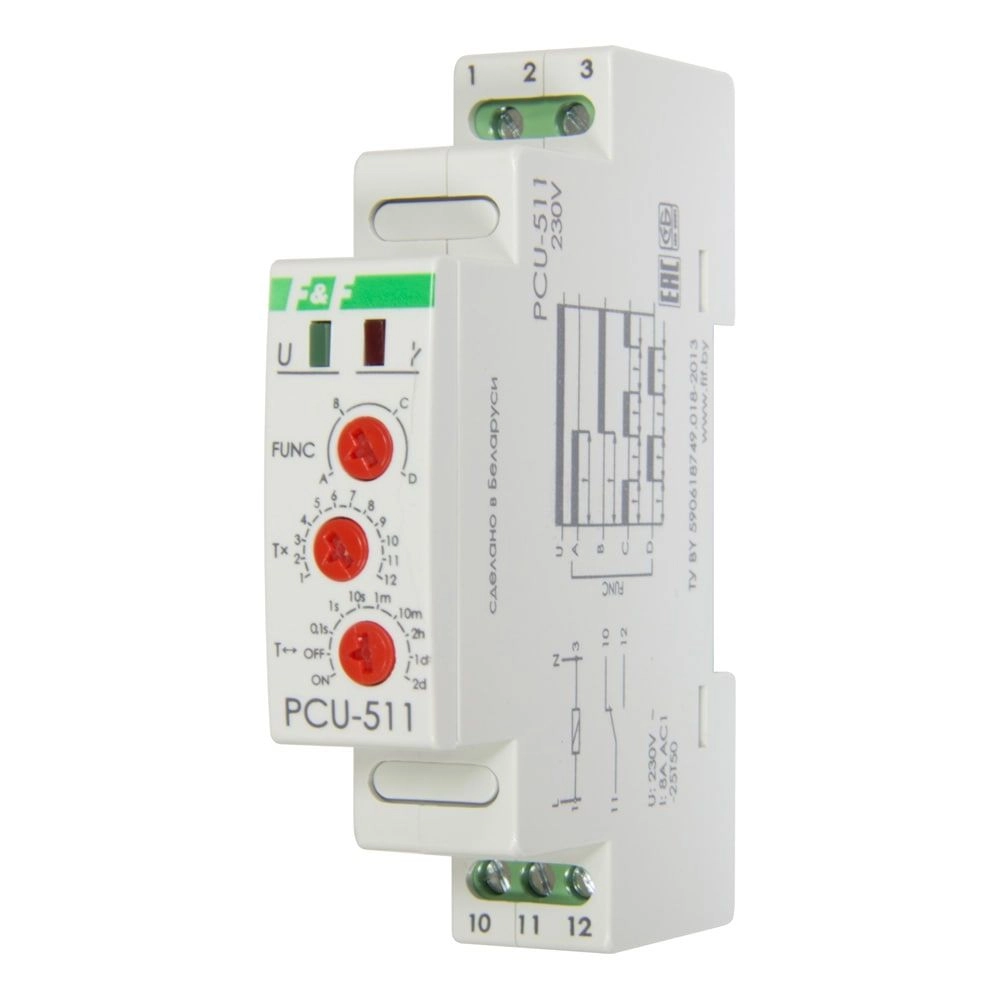

Реле времени PCU-511 (230В 8А 1NO/NC 4 функции) EA02.001.010 Евроавтоматика ФиФ

Назначение Реле времени программируемое PCU-511 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени. Принцип работы Включение нагрузки на время t (А) После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11. Задержка включения (В) После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания. Циклическая работа с задержкой выключения (С) После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания. Циклическая работа с задержкой включения (D) Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.
