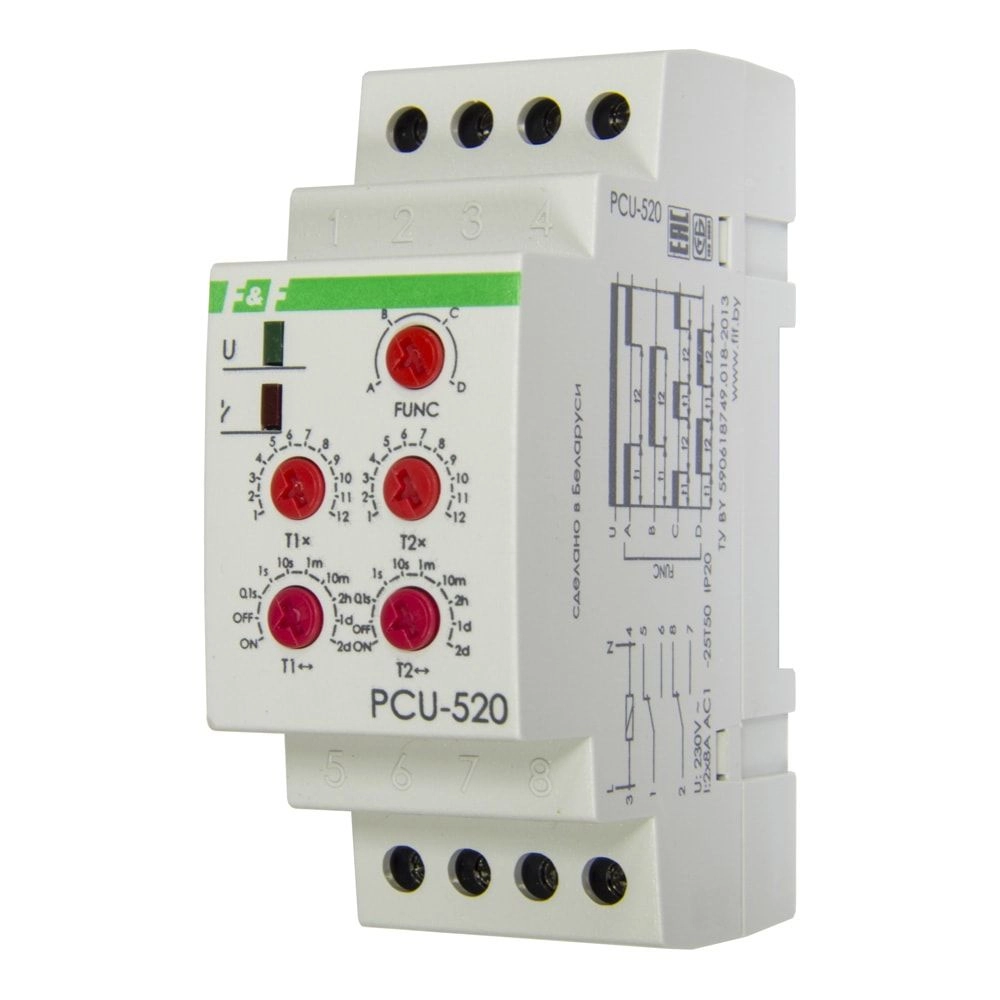

Реле времени PCU-520 (230В 8А 2NO/NC 4 функции) EA02.001.012 Евроавтоматика ФиФ

Назначение Многофункциональное реле времени PCU-520 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени. Принцип работы Включение нагрузки на время t (А) После подачи напряжения питания контакты исполнительного реле переключаются в позиции 1-6 и 2-7 на время t1, по истечении которого контакты возвращаются в положения 1-5 и 2-8 на время t2. Затем контакты снова переключаются в по-ложения 1-6 и 2-7. Задержка включения (В) После подачи напряжения питания контакты исполнительного реле остаются в исходных положениях — 1-5 и 2-8. По истечении времени t1 контакты переключаются в позиции 1-6 и 2-7 на время t2, затем возвращаются в позиции 1-5 и 2-8. Циклическая работа с задержкой выключения (С) После подачи напряжения питания контакты исполнительного реле переключаются в положения 1-5 и 2-7, по истечении выдержки времени t1 контакты возвращаются в положения 1-6, 2-8 на время t2, после чего циклы повторяются до отключения питания. Циклическая работа с задержкой включения (D) Работа начинается с задержки включения реле на время t1, затем циклическая работа происходит аналогично функции С.
